USB DIY --- USB Host 端的軟體開發(三) 與韌體之間的關係

既然要講 USB DIY 中關於PC端的軟體開發，就得同時要看USB Device 端的韌體

問題，因為許多USB 的軟體中的通訊協定是跟著Device 端的韌體支持來決定的。

之前也有許多網友也提出一些經驗，就算是標準USB class 的裝置，碰上微軟的

系統之後，也會有許多令人意想不到的結果，所以啦~搞USB 真的沒辦法把這兩者

之間分得那麼清楚，以前我們搞韌體的就得不斷的跟寫PC軟體的工程師不斷的溝通，

甚至還得把USB 分析儀搬來搬來搬去的讓彼此聽得懂或看得懂彼此的想法與做法。

所以這一文章我就來舉個很簡單的例子吧。

首先要先說明的是我的硬體部分：

其實以這一種應用來說：並沒有強調USB controller 的效能要多好？非得要 32 bits MCU

才行。或許往後有機會我也可以拿一顆 STM32 來玩玩。

我用的這一棵 USB Controller 應該是我看過最小最精簡的USB MCU 了。

因為他只有 3x3 mm 這麼小，而且可以直接吃USB 5V 的電源，還可以轉出一組 3.3V

給你用。沒比較就沒感覺吧：以下就是很暢銷的 STM32 的開發工具：ST-link 的工具：

上圖左邊的是原廠標準品，而右邊則是滿街地攤貨的東西，這個東西我記得只要一百元

左右就可以買得到了。(哇~點進以上連結之後，我才發現也有人只賣7~80 元而已!!)

而打開內容一看：

就是一顆 STM32 的MCU 外加一顆晶體振盪器。還沒有喔：他的背面還要再加一顆

USB 5V 轉  3.3 V 穩壓IC。

所以呢？這個東西的價值在哪？那就不用我說了，STM32F103 光賣這個市場就不得了。

反正硬體的東西就是秤斤論兩的，也不用我們多說討論的。這種開發工具不就是

USB 轉 Serial 的東西，不是UART 、SPI、I2C 或是 JTAG 、SWD..等等，基本上他的

IO 都不需要太多的。那你會擔心程式碼或空間不夠用？這個你就不用擔心了。

因為基本上這些開發工具都具有控制韌體智能升級的功能，隨時可以更新下載其中

的韌體，反正這種東西只要能動，你也不會一天到晚更新韌體的。

不過，倒也點出一個很重要的產品技術觀點：就是得支援 韌體更新問題。

所以這就牽涉到軟體與韌體之間的通訊協定與基本的系統架構，這篇文章我所採用的

就是原廠所提供的USB 韌體更新程式範例來做的。從這一點我們來看看這樣子的

東西，到底要搞到甚麼程度？

我們先來看那個 ST-LINK 的東西，研究一下別人東西或許也可以供我們參考一下嘛!

這個 ST-Link 掛上PC 之後，是跑到 "通用序列匯流排裝置"去，看來他不是走 USB HID

介面的。

看一下他的基本 USB 裝置宣告。

果然是全部都是屬於自行定義的介面，這代表著他一定得自行開發USB 驅動程式，

也需要有驅動程式才能動作。

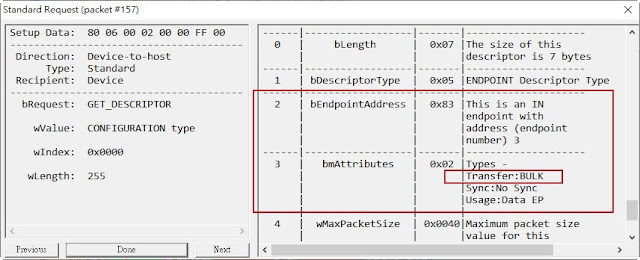

他準備了三組 Endpoint。一組給 Output ，兩組給 Input 。

而且都是採用 Bulk Transfer 介面，這可能考慮到他的傳輸資料量需求比較大一點。

當然啊~現在 32 bits MCU 的 Flash 容量一路攀升，那個 256 KBytes 或 512KBytes 都

不算甚麼大驚小怪的容量了。另外人家是大公司，資源比較多，相對來說：這方面的

軟體開發人員也不用擔心的~只是不是每家公司都可以這樣子玩USB 系統的，

像我們就只能用 USB HID 這種現成的東西來玩玩而已。
----
所以啦~從以上的簡單範例說明：搞USB 裝置的第一個重要參考依據就是得先明確的

USB 裝置的宣告要採用怎樣的介面與描述(Descriptor) 。

我們參考了原廠在USB Bootloader 這方面的範例程式，他給了一版很簡單的 USB HID 的

韌體更新範例。他的USB 裝置宣告在 USB HID 的 Report Descriptor 為：

只有兩個： 一個 input report，另一個為 Output report。是啊~這樣子的東西算範例嘛！

只要先證明我會動就好了，其實很多人用了這一種韌體之後。(重點是原廠沒有給

PC 軟體的參考原始碼)。你怎麼要整進自己的系統中呢？這樣子的宣告夠用嗎？

好啦~我們就參考一下他原廠的 USB 介面的開發工具：

--

然後他的USB 裝置宣告呢？

哇靠~你自己都搞了一個 855 Bytes 的 Report Descriptor 的宣告。"莊孝維"...

搞開發工具最怕甚麼？就是未來所不能預測的需求在哪？在宣告上當然保留越多，

未來擴充的機會就越多啊。那原廠就給一個簡單到不要說 128Bytes 的宣告，

結果他給的範例宣告不但很短，還短到沒有達到 64 Bytes 。

一個USB Packet 的基本都沒有。然後更神奇的是，他的範例程式還跟你說：

"我們這隻範例程式不支援超過 64 bytes (EP0_PACKET_SIZE) 的傳輸"。

所以啊~我常說：搞USB 裝置光從範例程式架起來跑是不夠的，你也不要傻傻的

拿這個東西跟你的主管、老闆或客戶說：你看這個我架起來跑了。多棒啊！

那你就自討苦吃了。因為你都還考慮到未來韌體與軟體之間未來的種種困難之處。

這個就是我為什麼一直很難給個原始碼給大家讀或參考的。

因為這兩邊問題加起來，真的會搞死人的。

(附註說明一下：他原廠範例程式沒有採用 Report ID的宣告，但他自己本身的開發工具

是有的，我個人的建議：還是採用 Report ID 的作法，對於你或軟體工程師來說：

未來的擴充性與保留彈性比較大，但此用 Report ID 之後，軟體的傳輸長度會與宣告的

資料長度會不一樣的，會多加一 (+1) 出來，這一點一定要先說明一下，這個就是搞

軟體的人要注意的地方：如下圖所示。原廠的韌體不支持這個，所以資料傳輸長度

不同，如果發生錯誤的話，就直接死在PC 作業系統底層...你根本看不到的！)

---
接下來我們就繼續的往下走...

一般你從別人的範例程式改成屬於自己的程式之後，這個微軟的作業系統很聰明的。

如果你可能先用範例程式先掛到PC 端，完成正常的 Enumeration 之後，下次你略作

修改USB 裝置宣告之後，再掛一次(插拔)PC 端的話，微軟的作業系統就會給你

出考題了，真的有夠聰明的...(靠~就是純心要玩死你的啦。)，舉例如下。

譬如：原廠這隻範例程式沒有支援 USB 字串宣告，但一般搞產品~老闆或公司都會

要求要加入這個東西，譬如公司或產品名稱、甚至產品序號。所以你USB 的裝置宣告

描述(Device Descriptor) 就得加入此一宣告，然後你再做一次插拔：

你看到微軟在幹嘛？在你的USB 裝置宣告加入支持字串描述之後，他就出了一道題

給你：問你的字串描述中 Descriptor index 0xEE 是甚麼？如果你的韌體答不出來，要了

三次拿不到答案，直接給你踢掉...怎麼辦？改韌體~直接回 Stall 。

為什麼？再看一次：當你把原來一樣的USB裝置中，用同樣的 VID/PID 修改了

裝置宣告描述之後，PC 端就會隨便考你的：底下是另一個例子：

USB Device 之描述(Descriptor) 中 Descriptor 第六項是甚麼？

規格書1.1 裡只有定義五種。(Device、Configuration、String、Interface 及 Endpoint)，

第六種為 USB 2.0  的東西。稱為 Device Qualifier 。是用來切換USB 速度判斷用，

但一般MCU 平台大部分還都是支援 Full Speed 就夠用了，這是因為你在你的

Device Descriptions 中宣稱為 USB 2.0 版，所以微軟就會來問你，但如果你沒有想到

這麼複雜的話，那你就如上圖中的方式：直接回 Stall (Error) 代表不支援啦。

也不要搞死自己。

---
接下來，為了我們未來系統需求，我真的需要多一點的 HID Report 介面，

所以我的 USB HID 中的 Report Descriptor 的長度一定要再增加的。

結果修改之後，"同理可證：微軟會再玩你一次的 ..."。(這到底是甚麼含意呢？)

我們修改了原來範例程式裡的 Report Descriptor 之後，長度增加為 D8 (216 Bytes)。

明明宣告描述中都跟你微軟的作業系統說了，結果呢？

作業系統竟然用 0x118 (280Bytes) 長度問我關於 Report Descriptor 的內容為何？

這時候當然不能再回 Stall 了，就據實以 216 Bytes 回答即可。這根本就是透過一連串的

考驗，來證明你搞USB 的功力到底行不行啊？

在這些過程中，你會發現：明明一開始我用原廠的範例韌體程式可以很順利地掛到

電腦的裝置內，怎麼稍微動一下，就不行了呢？出現這個東西：

好像對，又好像不對，軟體那邊就是看不到了。哇~真的想哭，又不知要找誰哭？

當初不是明明信誓旦旦地跟主管、老闆或客人說可以的嗎？現在怎麼辦？

"個人造業，個人擔吧！"

另外，當你修改了USB 基本韌體之後，有時候也不要以為你已經搞定裝置描述宣告了，

其實有時候你也可能忽略掉小細節，譬如在修改USB 裝置韌體時，沒有很好或適當的

處理韌體，你會發現雖然你已經順利地掛上PC 端的裝置了，其實從USB 的通訊協定

裡，你可能又不小心踩了一個地雷：

上圖這個情形很容易發生在一般 USB Bus Power 的裝置裡，因為上電後，沒有很好的

處理系統初始化的問題所產生的。雖然微軟還是修正之後幫了你。但是這個東西從

USB 的 Bus 分析儀看起來就是不舒服。就看每個人對於系統穩定性或他的強健性要求

了喔？只是個人經驗，提出供大家參考一下吧。
---

好了，接下來就得往系統開發走了，尤其是這一種系統之間資料的傳輸交換，

一個就是PC 端，一個就是USB 裝置端。USB 不比 一般傳統UART傳輸，除了

你系統本身個人的通訊協定定義外，你也得遵循PC 端作業系統的要求。

當然這一點你真的很難體會得到：因為微軟不一定要跟你說明白的。

底下就是一個簡單例子，尤其是在像 USB HID 裝置裡。

譬如我們可能會用 USB Control Token 下命令給我們的 USB  裝置，但也不知道

系統有沒有完成這項命令？或是還要等多久？這是一般很簡單的常識。

故之所以會採用USB 的HID 就是希望藉由HID中的Interrupt In Token 來輕鬆完成

這項任務，結果呢？

這張圖真的要考驗一下你搞USB 裝置系統的功力了。就是我們用USB control Token

下命令，然後用Interrupt In Token  (Endpoint 1)來檢視裝置的處理狀況。

奇怪了？為什麼裝置會一下子回我兩個結果呢？這個問題如果讓寫軟體的看到了：

一定會把搞裝置韌體的工程師給罵死了。然後軟體工程師認為沒他的事了，

就Happy 的下班回家去了，然後韌體工程師會搞到三更半夜還不知道問題出在哪？

我告訴你：這個問題其實是出在PC 端的軟體問題啦。

韌體工程師真的冤枉地喊一聲：人真的不是我殺的啦。悲啊～

從圖片中真的可以看到是USB 裝置韌體回的時機不對啊。其實這是因為PC 端的軟體

沒有真正從PC 端的底層Buffer 取走資料，讓資料卡在PC 端作業系統的驅動程式裡。

那你說：微軟的作業系統有錯嗎？也沒錯。因為上層AP 沒來取資料，他當然也不能

跟USB 裝置再要資料啊。所以這個問題我們修改了PC 端的APP 軟體程式之後的結果：

這個才是漂亮的一來一往的系統資料交換的標準作業流程。

只是這一切只有攤在USB 分析儀裡才比較容易判斷出來的。

如果你一開時從上面那張圖也看不出來，那也分析儀給你的，你也不一定可以馬上

裁奪問題是出在哪裡？

---
結論：這篇文章中，我用了一個非常簡單鮮明的例子來說明USB 裝置系統，在韌體

與軟體開發過程中所容易碰到的問題，而這些問題往往一開始明明還很好、很正常，

怎麼一不小心又發散的產生了呢？

其實這個基礎的開發，我也早在約一年多前已經做過一次了。

USB DIY--自學計畫_USB新平台(三)

只不過，我想重新再整理一下，結果又跑出不同的結果，也常常讓我意想不到的。

不過幸好的是：這些問題都能夠在短短的一兩天內，在"正常的工作"時間內

給解決處理掉了。

搞系統不難，往往最大挑戰就是碰到問題的處理能力與速度，想想自己在上班時，

會搞得身心俱疲的，絕對不是做不到甚麼產品，而是在產品開發過程中，

碰到問題遲遲一直找不到問題出在哪？又有著時程上的壓力...

如果你剛好也有在搞USB 系統裝置，又有時候碰到文章內所描述的類似問題的話，

不妨就多多少少參考一下吧。或許，有一天你也可以很 Happy 的早點下班回家去吧。
---
加油吧！
